Gia công uốn ống thép phi 508 (D508)

Gia công uốn ống thép phi 508 (D508 / DN500 / hệ ống 20 inch) là một kỹ thuật định hình cơ khí siêu trường, siêu trọng dành cho loại ống có đường kính ngoài thực tế chính xác là 508 mm.

Do kích thước đường ống khổng lồ, trọng lượng cực nặng (từ 50kg đến hơn 250kg cho mỗi mét dài tùy theo độ dày) và vách ống dày, việc uốn loại ống này đòi hỏi các máy uốn thủy lực hoặc máy gia nhiệt cao tần công suất cực lớn. Đơn giá tiền công uốn ống D508 trên thị trường hiện nay được tính theo trọng lượng, dao động từ 8.000 đến 25.000 VNĐ/kg (chưa bao gồm phôi thép gốc).

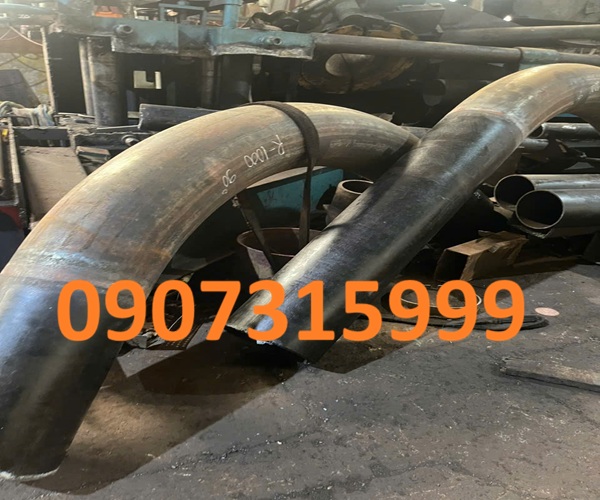

Gia công uốn ống thép phi 508 (D508)

1. Bảng giá công uốn ống thép phi 508 chi tiết (Tham khảo)

Lưu ý: Đơn giá thực tế có thể thay đổi dựa trên tổng khối lượng đơn hàng. Đối với các công trình dự án hạ tầng lớn, xưởng sẽ áp dụng chính sách chiết khấu giảm từ 10% - 20% tổng giá trị hợp đồng.

2. Các phương pháp gia công uốn ống D508 tại xưởng

Tùy thuộc vào bán kính uốn (R) yêu cầu trên bản vẽ kỹ thuật, xưởng cơ khí hạng nặng sẽ áp dụng biện pháp công nghệ phù hợp:

• Phương pháp lốc nguội (Uốn vòm cánh cung): Ống thẳng D508 được đưa vào máy lốc thủy lực hạng nặng để cán qua cán lại nhiều lần giữa các quả lô thép khổng lồ. Trục thủy lực sẽ ép dần từ từ sau mỗi lượt lăn để tạo độ cong trải dài mềm mại. Phương pháp này chỉ khả thi khi bán kính uốn (R) rất lớn (thường R > 3 mét) để đảm bảo ống không bị móp gãy ở trạng thái nguội.
• Phương pháp uốn gia nhiệt cao tần (Induction Bending): Đây là công nghệ bắt buộc khi cần uốn các góc ngặt (bán kính R nhỏ từ 1.5D đến 5D, tương đương R từ 760mm đến 2500mm). Máy sử dụng vòng từ trường nung đỏ cục bộ một đoạn ngắn của ống D508 lên trên 800°C làm thép mềm ra, sau đó cánh tay robot đẩy ống cong theo bán kính lập trình và lập tức phun nước làm mát dập nhiệt. Phương pháp này giữ cho lòng ống tròn đều tuyệt đối, độ méo elip cực thấp và vách ngoài không bị kéo quá mỏng.
• Phương pháp cuốn lốc tấm thành ống tròn: Đối với một số kết cấu D508 có độ dày vách siêu khủng (trên 30mm - 40mm) mà phôi ống đúc không đáp ứng được, xưởng sẽ dùng máy lốc tấm để cuốn tấm thép phẳng thành các đốt ống tròn, hàn dọc đường sinh, sau đó mới hàn nối các đốt lại để tạo thành góc cong (co tôm).

3. Những lưu ý kỹ thuật quan trọng khi đặt hàng gia công

• Hao hụt đoạn phôi kẹp máy: Hệ thống kẹp và đẩy thủy lực của máy uốn ống hạng nặng D508 đòi hỏi một khoảng ống thẳng ở hai đầu rất dài để làm điểm tỳ chịu lực. Thông thường, đoạn phôi thẳng hao hụt này phải chừa từ 800 mm đến 1500 mm ở mỗi đầu ống. Phần dư này sẽ bị cắt bỏ sau khi uốn xong, vì vậy bạn cần cộng thêm khoảng hao hụt này khi mua thép phôi để tránh thành phẩm bị hụt chiều dài.
• Tiêu chuẩn kiểm định (NDT): Ống D508 hầu hết phục vụ cho kết cấu chịu lực cực lớn hoặc đường ống công nghiệp áp suất cao. Do đó, sau khi uốn xong, vách ống bắt buộc phải được nghiệm thu qua các bước kiểm tra không phá hủy như siêu âm (UT) hoặc chụp phim X-ray (RT) tại vùng bo cong để đảm bảo phân tử thép không bị nứt vỡ chân chim ngầm.
